ALZADO |
Aquí se encuentran las herramientas para definir vistas en alzado de nuestro diseño.
Permite realizar un alzado horizontal de la parte superior de la pantalla tomando como plano de corte la posición donde pulsemos con el ratón. Al seleccionar esta opción, aparece en pantalla el mensaje "Señalar punto" para que indiquemos la posición del plano donde vamos a realizar el alzado.
|
|
|
Similar a la opción anterior, pero el alzado se realizará de la parte inferior de la pantalla, tomando como plano de corte la posición donde pulsemos con el ratón.
|
|
|

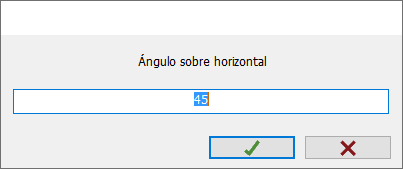

Esta opción nos permite realizar un alzado del diseño con un ángulo determinado. Al seleccionar esta opción, aparece en pantalla el mensaje "Señalar punto", y tras marcar un punto en la pantalla, Autokitchen® muestra una ventana donde indicar el ángulo que forma el plano de corte con la horizontal (Recordamos que una línea horizontal tiene ángulo 0, y el sentido positivo de los ángulos es el contrario al de las agujas del reloj). Tras indicar el ángulo y aceptar, debemos seleccionar la posición del observador a un lado u otro del plano de corte.
|
|
|
Permite realizar un alzado vertical de la parte derecha de la pantalla tomando como plano de corte la posición donde pulsemos con el ratón.
|
|
|
Similar a la opción anterior, pero el alzado se realizará de la parte izquierda de la pantalla, tomando como plano de corte la posición donde pulsemos con el ratón.
|
|
|

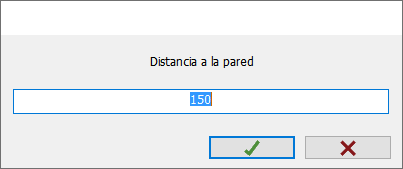

Esta opción generará un alzado paralelo a cualquier pared. Autokitchen® pide al usuario que pulse sobre la pared que sirve de referencia, y a continuación muestra la ventana "Distancia a la pared" para que introduzcamos la distancia desde la pared marcada hasta el plano de corte paralelo a la misma. El observador se sitúa siempre al lado contrario del espacio entre la pared y el plano.
NOTA: Si seleccionamos un tabique para realizar el alzado paralelo a la pared, Autokitchen® muestra el mensaje "Señalar lado del observador" para indicar el lado del tabique donde realizar el alzado.
|
|
|
Nota: Es posible insertar "Lineas auxiliares" y "Símbolos" en los alzados.

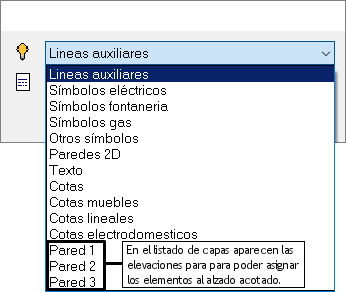

Nota 2: Es posible insertar textos, contornos o cotas en un alzado, y posteriormente editar estos elementos para asociarlos a un alzado acotado de los que genera automáticamente el programa (Autokitchen® genera de forma automática un alzado por pared) o bien seleccionar la capa correspondiente durante la inserción (en el caso de los textos):
|
|
|
