DESDE UN CONTORNO |
Estas opciones permiten generar un elemento tridimensional en el diseño a partir de una forma previamente creada (a partir de un contorno). Esta forma la crearemos mediante una de las opciones de diseñar contornos que Autokitchen® ofrece y que han sido explicadas anteriormente. (NOTA: El contorno tiene que estar cerrado).
Las opciones disponibles son:
En las 3 primeras opciones (Muebles, Estantes y Encimeras de diseño), tras pulsar en ellas, el programa pide que señalemos el contorno.

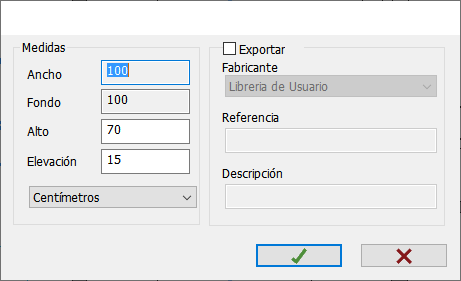

Una vez seleccionado aparece la ventana en la que asignaremos la altura del objeto en 3D, la elevación de su cara inferior respecto del suelo y si desea, su referencia, la librería (Fabricante) y una descripción para poder ser exportado a presupuestos (Estimate).
En el caso de "Lineal", además de señalar un primer contorno cerrado (el cuál será la forma que tendrá el lineal), a continuación el programa solicita que "Señalemos contorno" (el cuál puede estar abierto o cerrado), que será el "camino" que tendrá el "lineal desde un contorno" que estamos creando (NOTA: El sentido de la "moldura o lineal" depende del sentido del contorno señalado como camino). Puede ver un ejemplo del proceso en este vídeo:

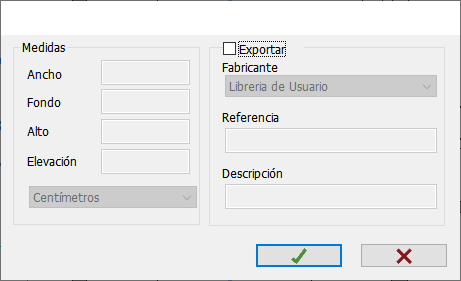

En el caso de "Lineal", los valores 'Alto' y 'Elevación' vendrán definidos por la forma del primer contorno:
NOTA: Este "Lineal desde un contorno" no se puede modificar con las herramientas de "Editar lineales", ni se puede usar con los "Conjuntos de Usuario".
Al validar estos datos el programa generará el elemento anteriormente elegido (mueble, estante, encimera o lineal).
