EDITAR LINEALES |
Aquí se encuentran las herramientas para alargar, recortar, unir, y añadir segmentos a los lineales existentes en el diseño, como son la cornisa, el portaluz, el copete, etc.
|
|
||
|
|
Realiza un recálculo de los lineales del diseño, extendiendo lineales hasta otros muebles o paredes, o cerrándolo sobre su mueble en caso de no existir muebles colindantes. Al pulsar este icono aparece el siguiente cuadro donde elegiremos los lineales a recalcular.
Si la opción "Unir objetos tras reparar" está marcada, además de reparar, el programa unirá también los lineales.
Las distancias máximas para auto extender elementos la podemos encontrar en las "Preferencias de Usuario...", bajo la solapa de "Mueble".
|
|
|
Esta opción funciona de forma análoga a la anterior, pero en lugar de a todo el diseño, se aplicará sólo sobre los lineales que nosotros seleccionemos. Al pulsar en esta opción, se abrirá la barra de herramientas de selección, y una vez seleccionados los lineales, aceptamos para que queden reparados.
|
|
|
Los lineales generados en la inserción, son trozos independientes en cada casco. Autokitchen® incorpora la herramienta "Unir Lineales", con la que decidiremos qué piezas de lineales deseamos que se conviertan en una sola. De este modo, el usuario puede controlar el largo de cada pieza de lineal. Lo único que nos solicita esta orden es que señalemos los lineales a unir. Para ello se abre la barra de herramientas de selección de objetos explicada al inicio de este capítulo.
|
|
|
Permite partir un segmento en dos. Tras pulsar este icono seleccionaremos el lineal. Aparecerá la siguiente barra de herramientas para designar la forma de partir el lineal . Una vez seleccionada la opción el programa partirá el lineal en dos segmentos.
Las opciones disponibles son:
|
|
Pared: Parte el lineal seleccionado tomando como referencia una pared. |
|
|
Mueble: Parte el lineal teniendo como referencia el mueble seleccionado. Para ello debemos seleccionar el mueble y el lado por el que se a a partir. |
|
|
Dos puntos: Parte el lineal tomando como referencia una línea imaginaria que crearemos señalando 2 puntos en el diseño. |
|
|
Línea auxiliar: Parte el lineal tomando como referencia una línea auxiliar que se haya insertado previamente. |
|
|
Cancelar: Cancela la herramienta para partir lineales. |
|
|
|

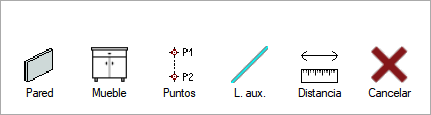

Tras pulsar este icono seleccionaremos el lineal a extender, así como el extremo que queremos extender. Tras esto el programa abre la siguiente barra:
Las opciones disponibles son:
|
|
Extender hasta pared: Extiende los lineales hasta la pared que seleccionemos. |
|
|
Extender hasta otro mueble: Extiende los lineales hasta otro mueble. Para ello debemos seleccionar el mueble y el lado al que se va a unir el lineal una vez extendido. |
|
|
Extender hasta dos puntos: Extiende los lineales hasta una linea imaginaria que nosotros crearemos señalando 2 puntos en el diseño. |
|
|
Extender hasta línea auxiliar: Extiende los lineales hasta una línea auxiliar que se haya insertado previamente. |
|
|

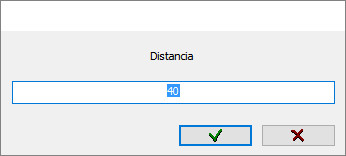

Distancia: Permite extender el lineal seleccionado una distancia determinada. Al seleccionar esta opción, aparece la siguiente ventana para indicar la distancia:
|
|
|
Cancelar: Cancelar la extensión de los lineales. |
|
|
|
Tras pulsar este icono seleccionaremos los lineales a extender, así como el extremo que queremos extender. El programa realizara la unión de los extremos.
|
|
|
Esta opción permite añadir un segmento al lineal seleccionado. Tras pulsar este icono seleccionaremos el lineal, así como el extremo que queremos extender.
El programa abre la siguiente barra:
Las opciones disponibles son:
|
|
Añadir Segmento hasta pared: Seleccionamos una pared hasta la que llegará el lineal. |
|
|
Añadir Segmento hasta otro mueble: Seleccionamos un mueble y el lado de éste hasta el que llegará el segmento añadido. |
|
|
Añadir Segmento hasta dos puntos: Señalamos una linea imaginaria marcando 2 puntos en el diseño hasta la que llegará el lineal añadido. |
|
|
Añadir Segmento hasta línea auxiliar: Señalamos una linea auxiliar insertada previamente en el diseño hasta la que llegará el lineal añadido. |
|
|
Cancelar: Cancelar la opción de añadir segmento. |
|
|
|
Esta opción permite añadir un segmento que va a unir dos lineales seleccionados. Tras pulsar este icono seleccionaremos el primer lineal, así como el extremo que queremos unir, y por último señalamos el segundo lineal a unir. Tras esto el programa añadirá un segmento para unir los dos extremos.
|
|
|
Esta opción permite añadir un segmento al lineal seleccionado mediante la selección de un lateral del mueble asociado al lineal. Seleccionaremos el linea y el programa nos pedirá que seleccionamos el lateral del mueble para añadir el segmento.
|
|
|
Esta opción permite borrar un segmento de lineal seleccionado.
|
|
|
