EDITAR ENCIMERA |
Aquí se encuentran las herramientas para modificar las encimeras del diseño.
|
|
Realiza un recálculo de las encimeras de todo el diseño, extendiendo encimeras hasta otros muebles o paredes y arreglando descuadres en las uniones con otras. Al pulsar este icono aparece el siguiente cuadro donde elegiremos los elementos a recalcular. (La opción "Encimeras" aparece seleccionada por defecto, pero podemos elegir otros lineales).
Si la opción "Unir objetos tras reparar" está marcada, además de reparar, el programa unirá también las encimeras.
Las distancias máximas para auto extender encimeras las podemos encontrar en las "Preferencias de Usuario..." del programa, bajo la solapa de "Muebles".
|
|
|
Esta opción funciona de forma análoga a la anterior, pero en lugar de a todo el diseño, se aplicará sólo sobre las encimeras que nosotros seleccionemos. Al pulsar en esta opción, se abrirá la barra de herramientas de selección, y una vez seleccionadas las encimeras, aceptamos para que queden reparadas.
|
|
|
Las encimeras generadas en la inserción, son trozos independientes en cada casco. Autokitchen® incorpora la herramienta "Unir Encimeras", con la que decidiremos qué piezas de encimera deseamos que se conviertan en una sola. De este modo, el usuario puede controlar el largo de cada pieza.
Lo único que nos solicita esta orden es que señalemos las encimeras a unir. Para ello se abre la barra de herramientas de selección de objetos explicada al inicio de este capítulo.
|
|
|
Permite dividir un segmento de encimera en dos. La linea que divide el segmento puede ser indicada con las opciones disponibles en la siguiente barra:
|
|
Pared: Parte la encimera seleccionada tomando como referencia una pared. |
|
|
Mueble: Parte la encimera teniendo como referencia el mueble seleccionado. Para ello debemos seleccionar el mueble y el lado por el que se a a partir la encimera seleccionada. |
|
|
Dos puntos: Parte la encimera tomando como referencia una línea imaginaria que crearemos señalando 2 puntos en el diseño. |
|
|
Línea auxiliar: Parte la encimera tomando como referencia una línea auxiliar que se haya insertado previamente. |
|
|
Cancelar: Cancela la herramienta para partir encimeras. |
|
|
|
Tras pulsar este icono seleccionaremos la encimera a extender, así como el extremo que queremos extender. El programa abre la siguiente barra:
|
|
Extender hasta pared: Extiende la encimera hasta la pared seleccionada. |
|
|
Extender hasta otro mueble: Extiende la encimera hasta el mueble señalado. Para ello debemos seleccionar el mueble y el lado al que se va a unir la encimera una vez extendido. |
|
|
Extender hasta dos puntos: Extiende la encimera hasta una línea imaginaria que crearemos señalando 2 puntos en el diseño. |
|
|
Extender hasta línea auxiliar: Extiende la encimera hasta una línea auxiliar que se haya insertado previamente. |
|
|
Cancelar: Cancelar la extensión de la encimera. |
|
|
|
Tras pulsar este icono seleccionaremos las encimeras a extender, así como el lado que queremos extender. Tras esto el programa realizará la unión de los lados, la forma de unión dependerá del icono elegido.
|
|
|

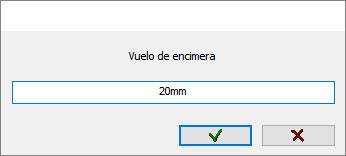

Una vez seleccionada la encimera, el programa solicita el lado sobre el que extender la encimara para dar vuelo. Mostrará el siguiente cuadro:
|
|
|
Esta opción permite modificar la posición de los vértices que definen el contorno de la encimera. Una vez seleccionada la encimera, seleccionaremos el vértice a modificar de posición e indicaremos la nueva posición.
|
|
|

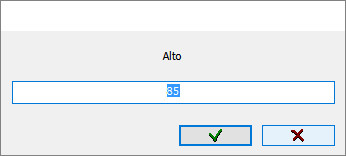

Esta opción permite colocar un costado o una trasera con el mismo material y grosor de la encimera. Tras seleccionar esta opción, el programa pide que se seleccione la encimera, y el lado donde vamos a colocar la encimera vertical. Una vez seleccionado el lado, aparece una ventana que mostrará el "Alto" que va a tener el nuevo segmento de encimera vertical y que podremos modificar:
Por último, el programa nos pregunta si queremos extender la encimera sobre el costado o la trasera vertical que vamos a colocar:
|
|
|
Esta opción permite cambiar el lateral o la trasera de una encimera por un frente y viceversa. Esto permite que la moldura de encimera se pueda aplicar al lateral de la misma y que se puedan realizar recortes redondeados sin problemas. Una vez seleccionada la encimera, el programa solicita el lado de la misma que se quiere convertir en "Frente" o en "Lateral", mostrando la siguiente ventana:
|
|
|
