Leyenda

LEYENDA

Aquí se encuentran las herramientas para añadir y modificar listados de los muebles y los símbolos seleccionados en el diseño.

Muebles	Símbolo	Editar

Muebles

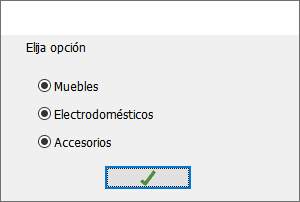

Permite insertar una leyenda de los muebles, electrodomésticos y accesorios seleccionados. Tras pulsar en este botón, seleccione los elementos de los que vaya a insertar su leyenda. Tras seleccionar y validar todos los elementos, Autokitchen® muestra la siguiente ventana para confirmar los elementos que se mostrarán en la leyenda:

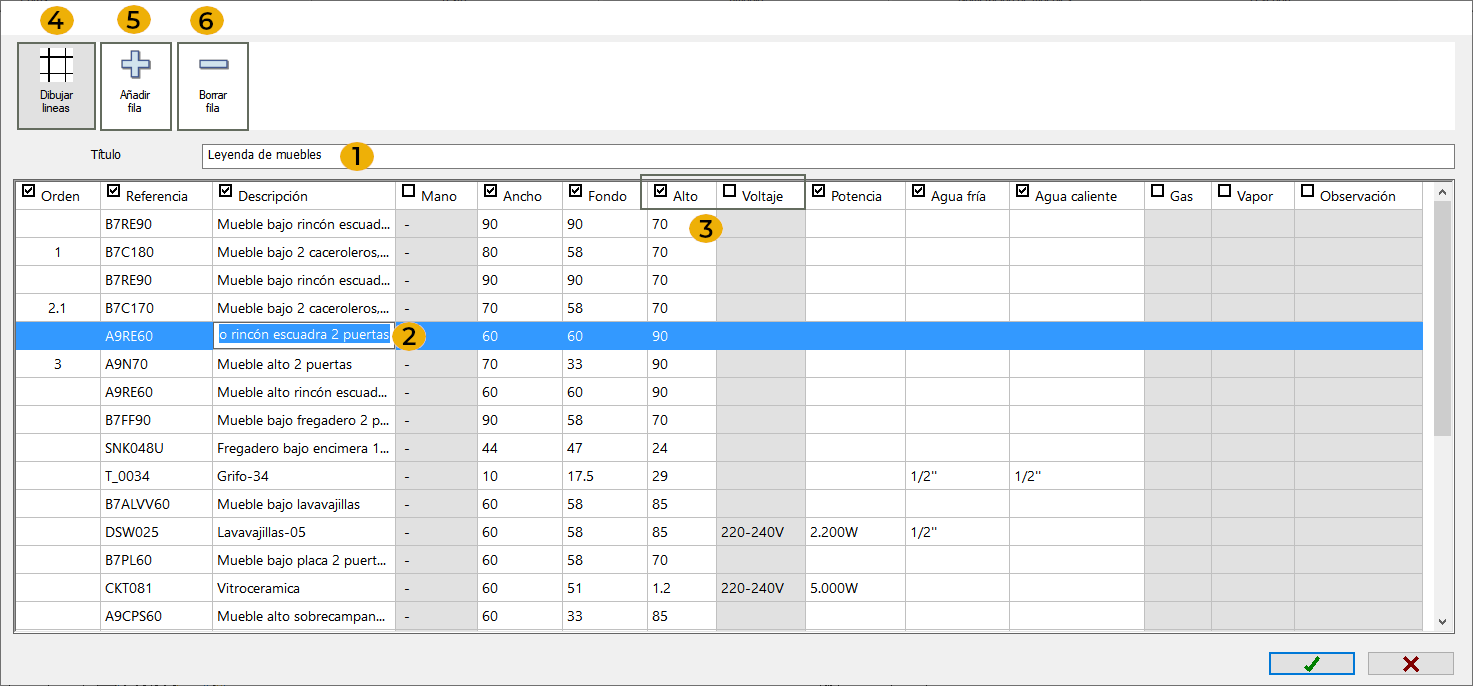

Tras aceptar, el programa solicita que indiquemos el punto de inserción en pantalla, y una vez señalado aparecerá la siguiente ventana, mostrando el listado de elementos:

Esta ventana muestra una serie de columnas con información de los elementos seleccionados, como son: Orden de los muebles (establecido con la opción "Añadir número"), Referencia, Descripción, Mano, Ancho, Fondo, Alto, Voltaje, Potencia, Agua Fría, Agua Caliente, Gas, Vapor y Observación.

Las opciones disponibles son:

Título de la leyenda: Aquí se puede introducir un Titulo a nuestra leyenda de elementos. El título aparece en una cuadrícula situada en la parte superior de la leyenda que ocupa toda su anchura. Si no introducimos ningún título, dicha cuadrícula no se dibuja.
Modificar elementos: Es posible modificar cualquier campo haciendo clic directamente sobre él.
Activar o desactivar columnas: Es posible ocultar la columna seleccionada para que no se muestre en la leyenda de los muebles.
Dibujar líneas: Permite activar o desactivar las cuadrículas al mostrar las leyendas en el diseño.
Añadir línea: Permite añadir una nueva línea al listado.
Borrar línea: Permite borrar la linea seleccionada.

Por último, aceptamos para colocar la leyenda en el diseño, o pulsamos en el botón cancelar para cerrar esta ventana y no hacer nada.

Símbolo

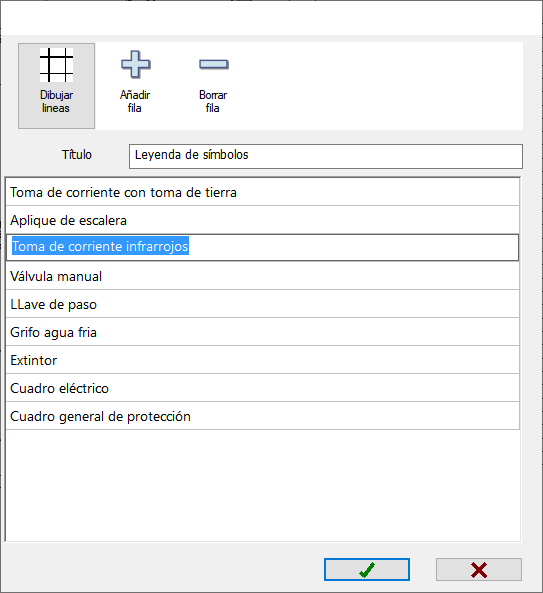

Permite insertar una leyenda de los símbolos seleccionados. Al pulsar en este botón y seleccionar los símbolos, el programa nos pide que indiquemos el punto de inserción, apareciendo la siguiente ventana con el listado de símbolos:

En ella puede modificar la descripción de los símbolos haciendo clic directamente sobre ella. En la parte superior de la ventana se puede definir un "Título" para la leyenda de símbolos. Si no se introduce ningún título éste no aparecerá.

Además, en la parte superior se encuentran las siguientes opciones:

	Dibujar líneas: Permite activar o desactivar las cuadrículas al mostrar las leyendas en el diseño.
	Añadir fila: Permite añadir una nueva línea al listado.
	Borrar fila: Permite borrar la linea seleccionada.

Por último aceptamos para colocar la leyenda de los símbolos en el diseño, o pulsamos en el botón cancelar para cerrar esta ventana y no hacer nada.

Editar

Permite modificar la leyenda seleccionada. Tras pulsar en este botón, seleccione la leyenda a modificar. Una vez modificada, aceptamos para guardar los cambios. (NOTA: También es posible modificar las leyendas haciendo doble clic sobre ellas.)
