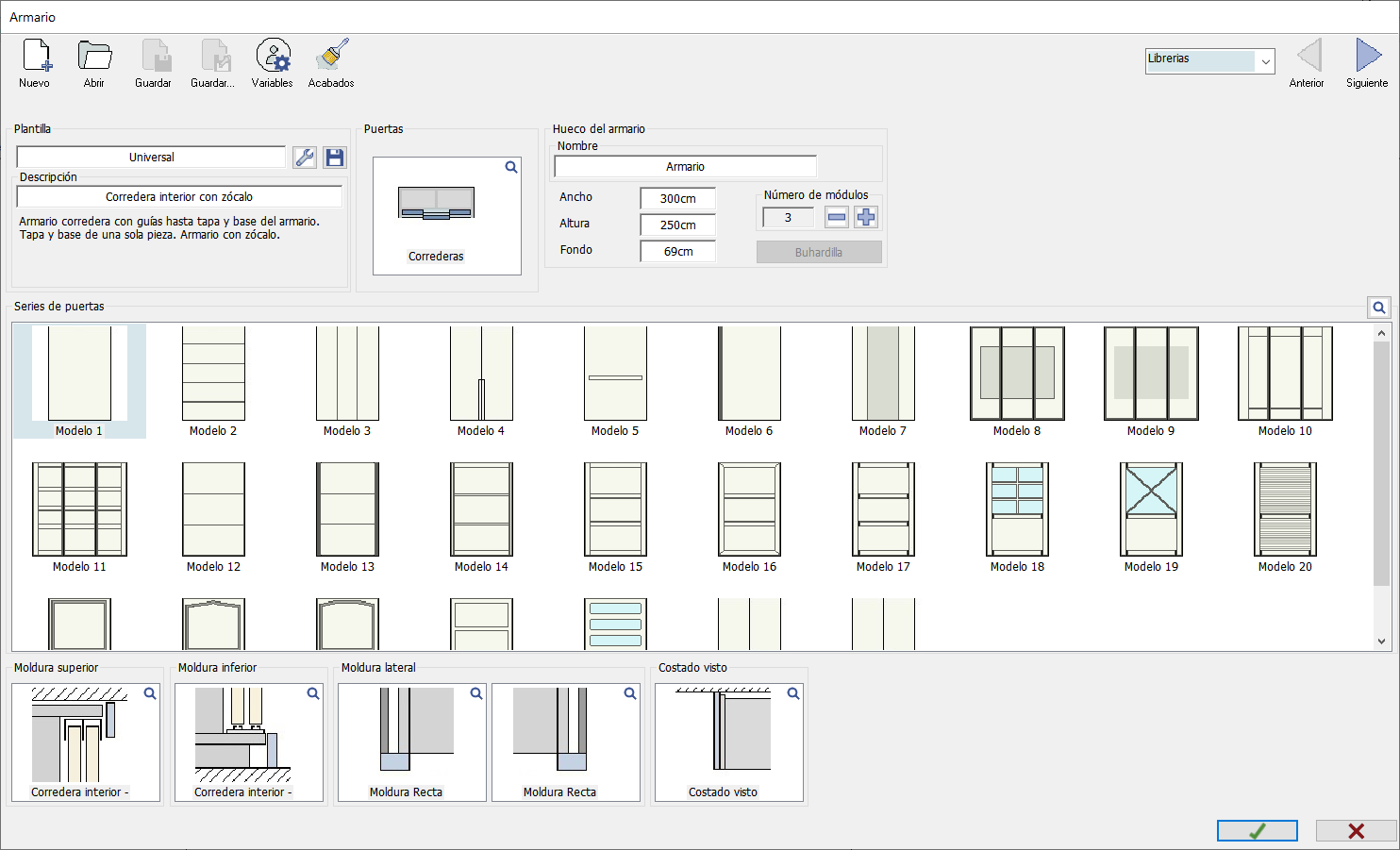

ÁREA DE TRABAJO: LIBRERÍAS

Esta es la primera fase o etapa del diseño del armario. Aquí configuramos el tipo de puertas, el nombre y las medidas del armario, el tipo de molduras, etc.

PLANTILLA

En la parte superior izquierda encontramos las "Plantillas" disponibles. Por defecto el "Módulo de armarios" dispone de un solo catálogo llamado "Universal" y una serie de "Plantillas" predefinidas para crear los armarios.

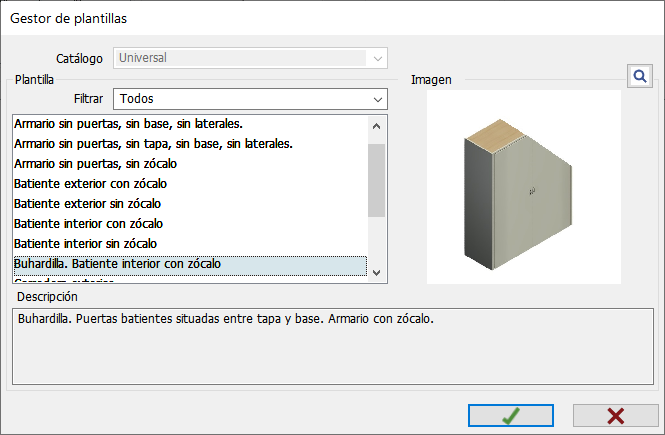

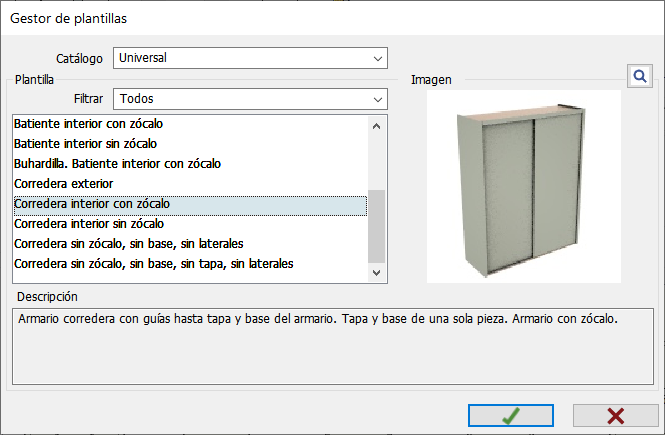

Permite seleccionar el catálogo y la plantilla a usar para diseñar el armario. Aparecerá la siguiente ventana donde seleccionar la plantilla a utilizar:



En ella encontramos las siguientes opciones:


Filtrar: Este desplegable permite seleccionar que se muestren en el listado algunos tipos de armarios específicos (puertas correderas, abatibles, sin puertas, etc):

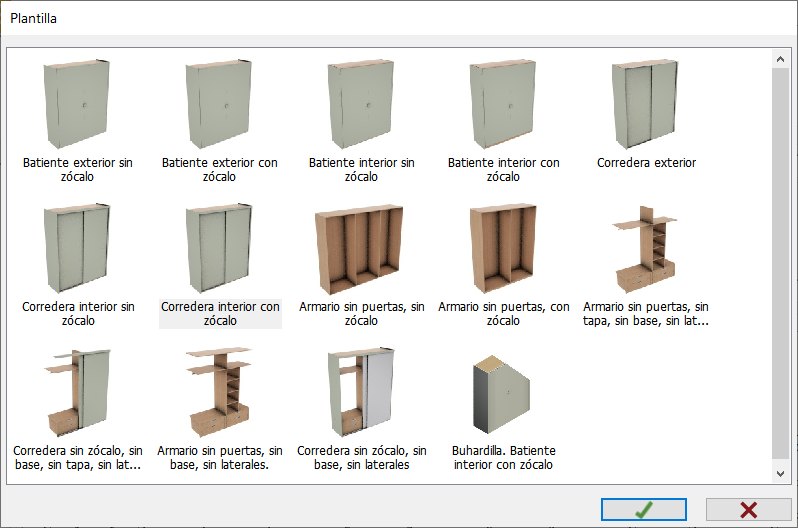

Vista previa: Esta opción muestra la siguiente ventana con una vista previa de todas las plantillas disponibles, para que sea más fácil seleccionarla:

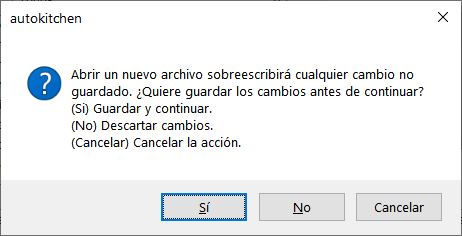

Tras aceptar una plantilla para cargarla, aparece la siguiente ventana, advirtiendo que se perderán los cambios no guardados en el proyecto actual:

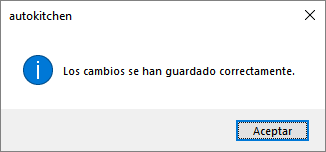

Podemos guardar el "Catálogo/Plantilla" que queremos que aparezca por defecto la próxima vez que creemos un armario pulsando en el botón “Establecer por defecto”. Aparecerán las siguientes ventanas durante el proceso:





PUERTAS

A la derecha de "Plantilla" encontramos el sistema de “Puertas ” del armario a diseñar.

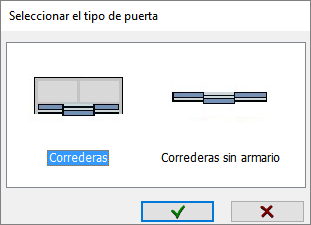

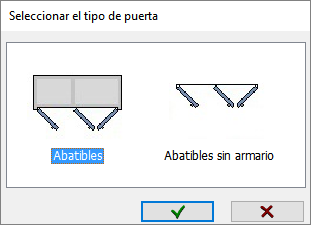

Pulsando sobre la imagen, una nueva ventana aparecerá donde seleccionar el sistema de puertas a usar de entre las disponibles en la librería. Desde aquí puede seleccionar para diseñar un armario con puertas correderas o batientes, o solo el sistema de puertas sin interior de armario.



HUECO DEL ARMARIO

En la parte superior derecha tenemos el “Nombre” del armario, sus "medidas" y el "número de módulos" que tendrá (NOTA: en caso de puertas "Batientes/abatibles", el número de módulos vendrá determinado por la cantidad de puertas).

  • Nombre: En este apartado configuramos el nombre del armario. Al hacer clic sobre el nombre, aparece la siguiente ventana, donde introducimos uno nuevo:

  • Medidas (Ancho, Altura, Fondo): Aquí se definen las medidas del armario. Pulsando directamente sobre la medida, se mostrará la siguiente ventana donde configuramos el nuevo valor:


Pulse sobre estos botones para indicar el valor mínimo disponible en esta medida.

Pulse sobre estos botones para indicar el valor máximo disponible en esta medida.
  • Número de Módulos: Aquí se definen la cantidad de módulos que tendrá el armario, en caso de usar puertas de tipo "Correderas". Si se usan puertas de tipo "Batientes/abatibles", el número de módulos dependerá de la configuración seleccionada en el apartado "Puertas".

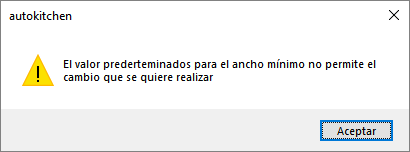

  Estos botones permiten aumentar y disminuir el número de módulos. En caso de configurar una cantidad de módulos no permitida, aparecen las siguientes ventanas:





  • Buhardilla: Este botón permite configurar las medidas de un armario tipo "buhardilla":

Este botón sólo estará activo cuando se seleccione la plantilla "Buhardilla. Batiente interior con zócalo" en el apartado "Catálogo":

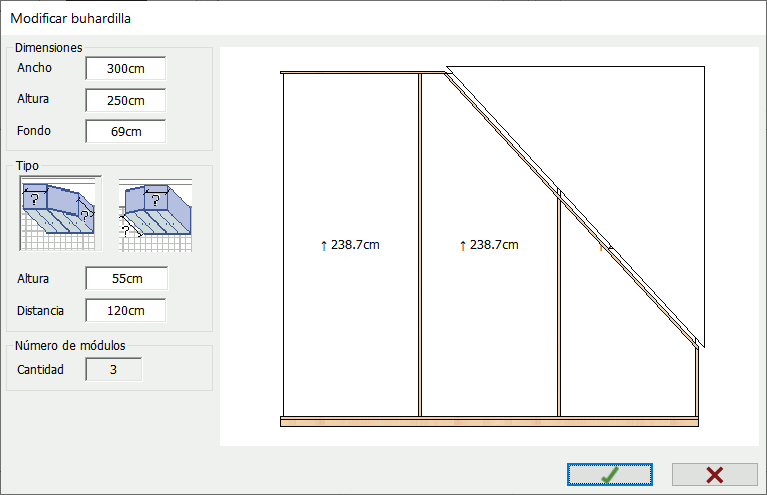

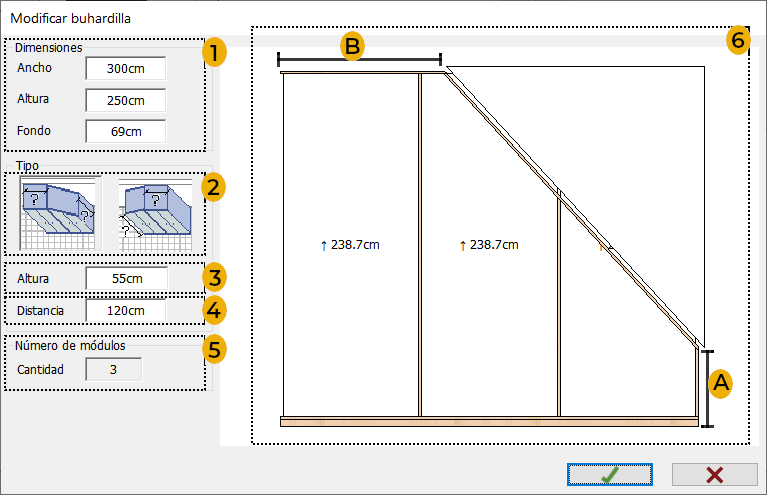

El botón Buhardilla abre la ventana de configuración, donde se definen las Dimensiones del armario, así como diseñar la "buhardilla":

En ella encontramos las siguientes opciones:

    1. Dimensiones: Aquí se indican las dimensiones (Ancho, Altura y Fondo) que tendrá el armario buhardilla.
    2. Buhardilla a izquierda/derecha: Estos botones permiten seleccionar si el techo abuhardillado estará a la izquierda o a la derecha del armario:

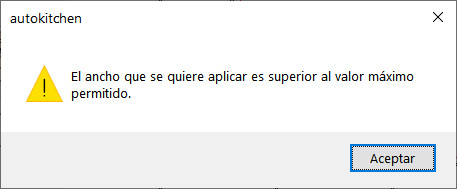

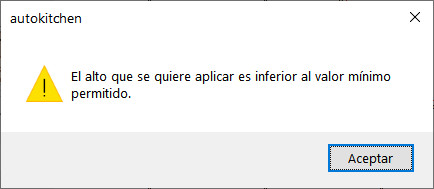

    3. Altura: Aquí se indica la medida del tramo [A] mostrado en la imagen. Si intentamos poner una medida que sobrepase el valor máximo o mínimo posible, aparecen las siguientes ventanas:


    4. Distancia: Aquí se indica la medida del tramo [B] mostrado en la imagen. Si intentamos poner una medida que sobrepase el valor máximo o mínimo posible, aparecen las siguientes ventanas:


    5. Número de módulos: Aquí se indica el número de módulos del armario. No se puede modificar.
    6. Vista previa: Aquí se muestra la vista previa del armario y del techo abuhardillado.


SERIES DE PUERTAS

Bajo estas opciones encontramos las “Series de puertas” disponibles según el "Catálogo" y la "Plantilla" seleccionada.

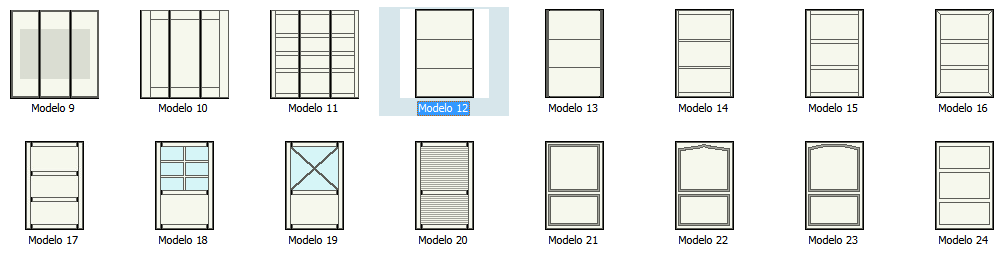

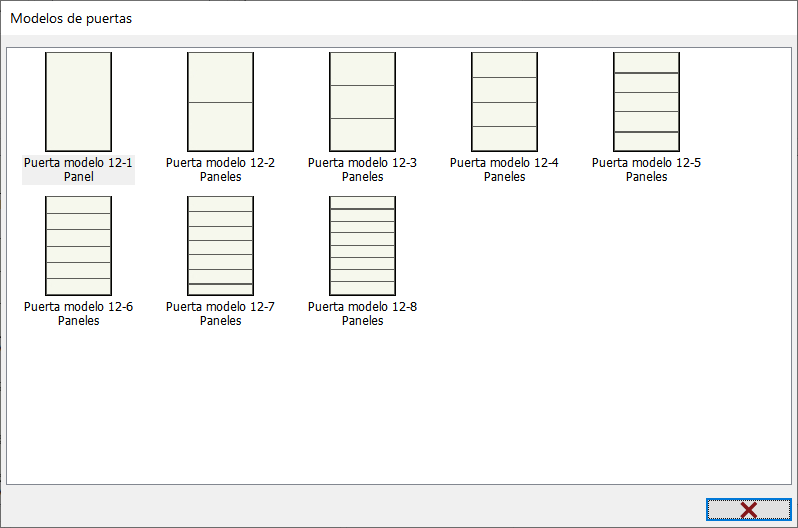

Pulsando en este botón se mostrará una "vista previa" con todos los "submodelos" de puertas disponibles (también es posible mostrar esta ventana haciendo doble clic directamente sobre cada modelo):


MOLDURAS Y COSTADO VISTO

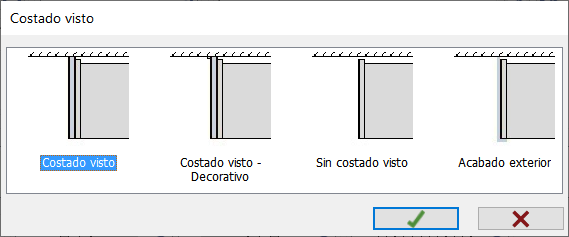

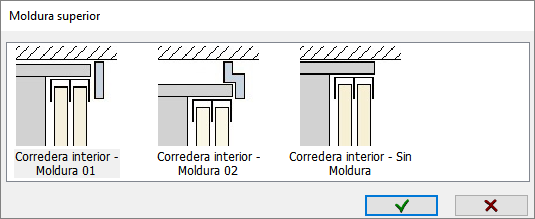

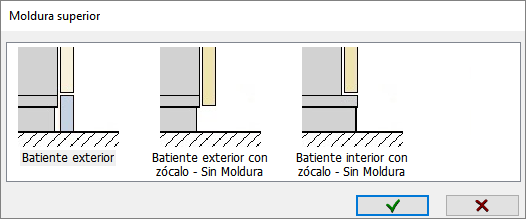

Por último, en la parte inferior encontramos las opciones para poder seleccionar el tipo de “Costado visto”, y las “Molduras” (Superior, Inferior y Lateral), de entre las disponibles. A continuación podemos ver las distintas opciones disponibles según el tipo de puertas, aunque las opciones disponibles también dependerán del "Catálogo" y la "Plantilla" seleccionada.

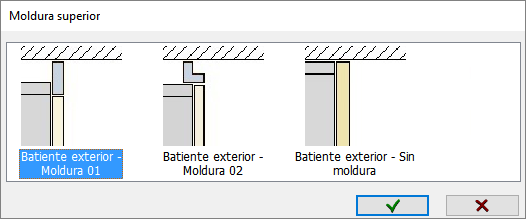

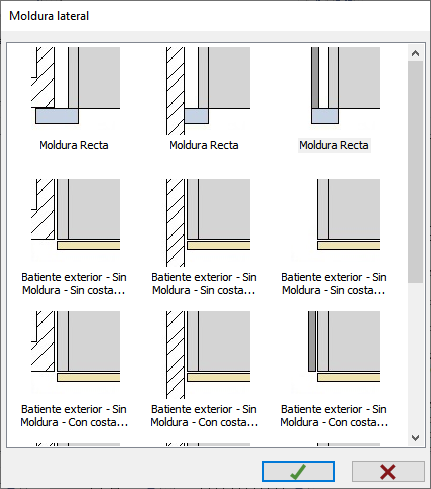

Batientes/Abatibles

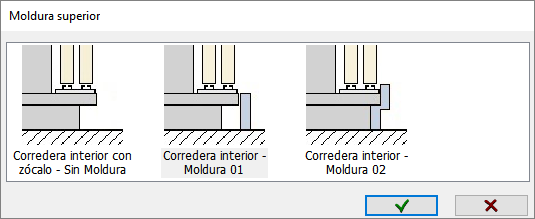

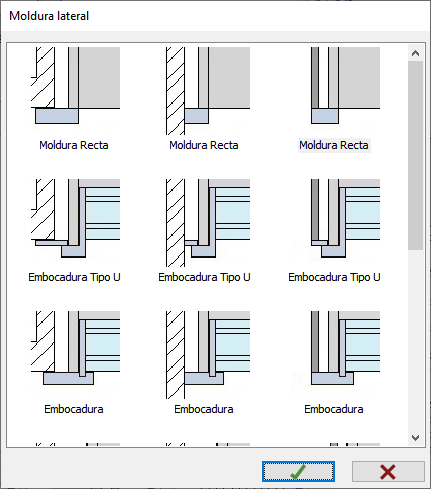

Corredera


MENÚ DE ICONOS

En el menú de iconos de la parte superior se activarán las siguientes opciones en la vista de "Librerías":

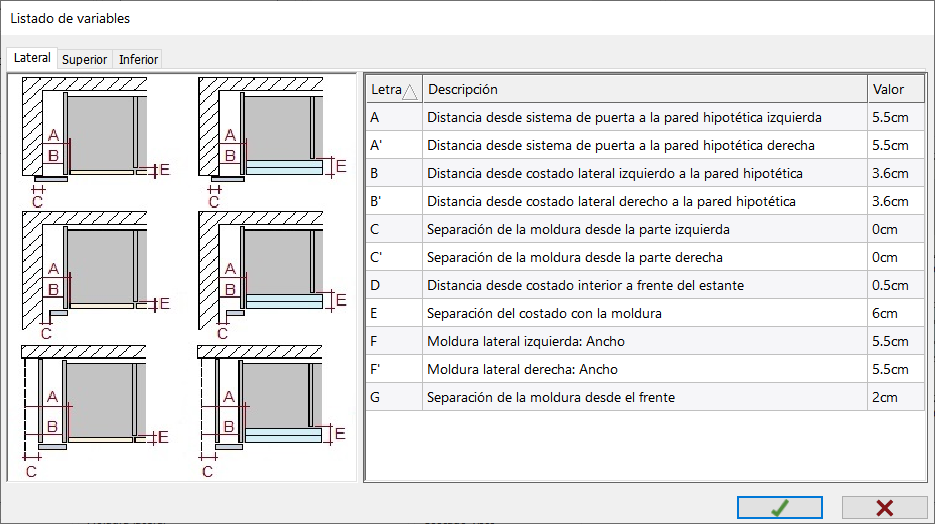

VARIABLES: En esta etapa aparece disponible esta opción, que permite acceder a las variables del armario.  Las variables están organizadas por su posición: "Lateral", "Superior" e "Inferior", y determinan las distancias entre distintos elementos del armario y la arquitectura que lo rodea. Ajuste su valor a las necesidades de cada proyecto y pulse en aceptar para que los cambios tengan efecto:

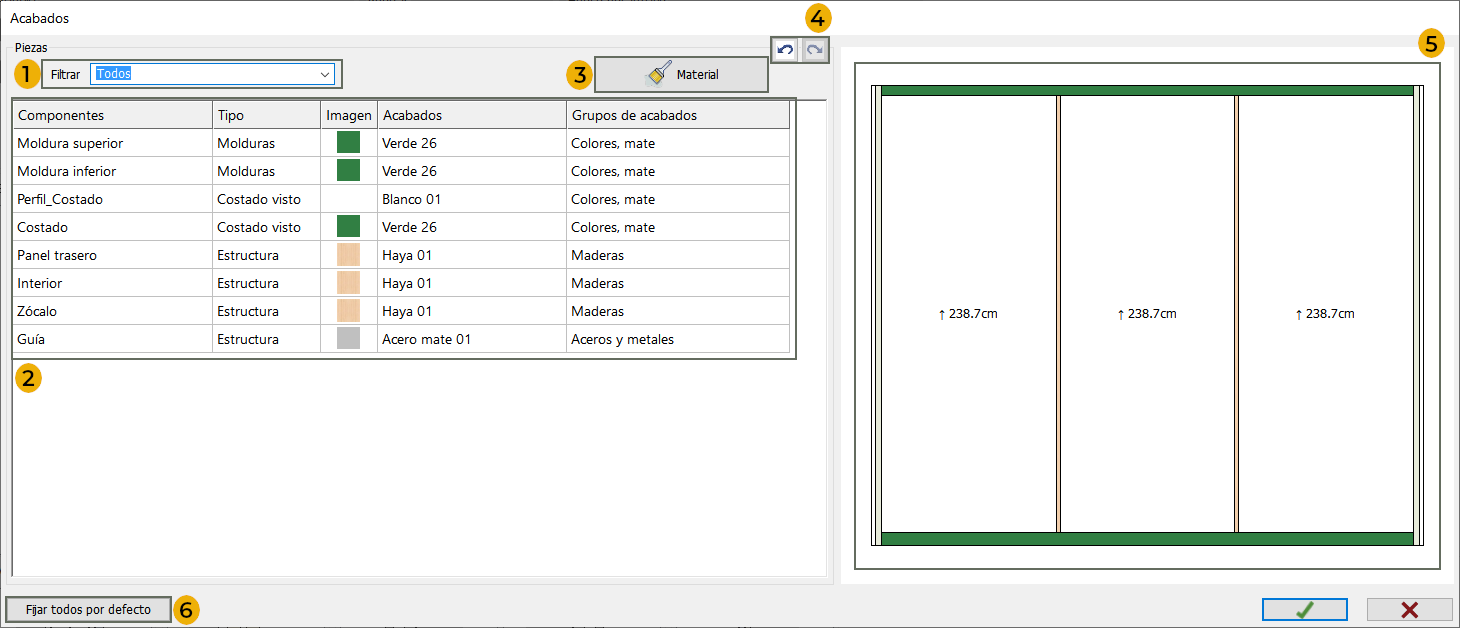

ACABADOS: Al pulsar en este botón, se abrirá la siguiente ventana, que nos permite seleccionar los materiales para las distintas partes del armario:



En ella encontramos las siguientes opciones:

    1. Filtrar: Con este desplegable es posible filtrar las distintas partes del armario agrupadas en: Estructura, Molduras y Costado Visto.

    1. Listado de partes del armario: Aquí se muestran las distintas partes del armario según la opción seleccionada en [1]. Se pueden marcar varias partes a la vez seleccionándolas con el ratón mientras se mantiene pulsada la tecla CTRL.

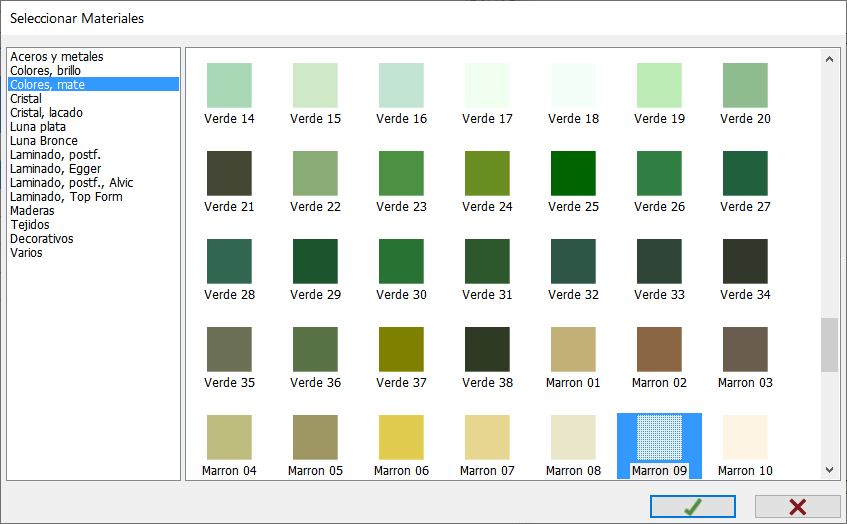

    2. Material: Al pulsar en este botón se abrirá la ventana de selección de materiales para aplicarle el nuevo acabado a la parte del armario seleccionada en [2]:

    1. Deshacer/rehacer: Estos botones permiten deshacer un cambio de material realizado, o bien volverlo a aplicar una vez deshecho.
    2. Vista previa: En la parte derecha se muestra una vista previa del armario que se actualizará en tiempo real todos los cambios.

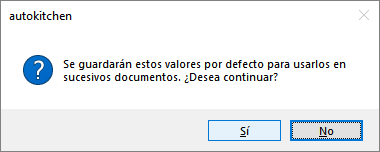

    3. Fijar todos por defecto: Pulsando en este botón, guardaremos esta combinación de materiales para usarla por defecto en futuros proyectos.

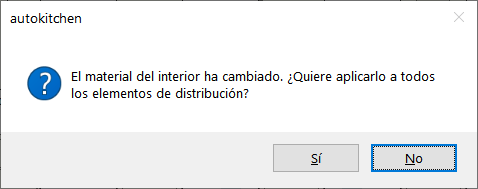

Por último, pulsamos en aceptar para que los cambios queden guardados. Si al pulsar en el botón aceptar se ha cambiado el material del "Interior" del armario, se muestra la siguiente ventana preguntando si deseamos "aplicarlo a todos los elementos de distribución":


Estos materiales que seleccionemos ahora serán los que se apliquen al armario cuando éste sea representado en 3D.
