LUCES |
Aquí se encuentran las herramientas para gestionar las luces en el diseño.

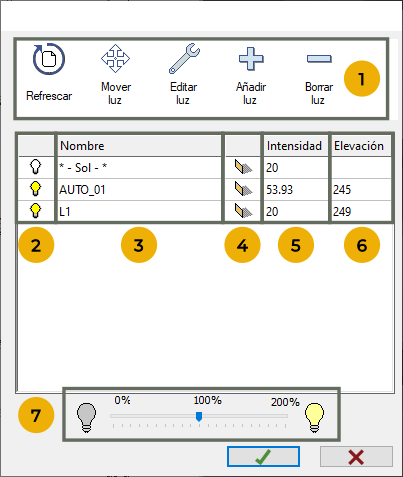

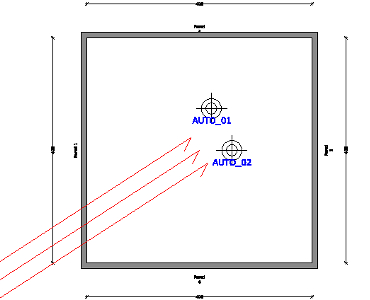

Al pulsar sobre esta opción, se abre un cuadro que permite modificar la intensidad de las luces que se insertan desde esta ventana, así como las insertadas desde la opción "Luces" disponible en la ventana de accesorios que aparece al pulsar en la opción "Insertar Accesorios" -->> "Muebles" (Ver "Accesorio"). Desde éste mismo cuadro se puede también encender o apagar las luces, activar o desactivar la generación de sombras para cada luz, modificar cada luz de forma independiente (intensidad, elevación, color, etc), cambiar de posición las luces en el diseño, añadir y eliminar luces, etc. Cada luz que aparece en la ventana se encuentra representada en el diseño para conocer exactamente su posición.
- Barra de opciones: Refrescar, Crear nueva, eliminar, mover, editar opciones. Estas opciones se explican a continuación.
- Activar/ desactivar luz: Pulsando sobre este icono encenderemos o apagaremos esa luz en el proyecto.
Luz encendida.
Luz apagada.
- Nombre de luz: Muestra el nombre de la luz. Si desea editar el nombre de la luz, selecciónela y use la opción Editar Luz de la barra superior.
- Activar/ desactivar sombra: Este botón activa o desactiva la propiedad de la luz de proyectar sombras.
Sombra activa: La luz proyecta sombra.
Sombra apagada: La luz no proyecta sombra.
- Intensidad luz: Permite ajustar la intensidad de la luz editando el valor.
- Elevación luz: Permite modificar la altura desde la que se proyecta la luz. La altura de la luz Sol no puede editarse.
- Intensidad general: En la parte inferior, una barra deslizante permite modificar la intensidad de todas las luces al mismo tiempo en porcentaje.
|
La barra de opciones (1) permite las siguientes acciones: |
|
|
|
|
|
|
|
|
|

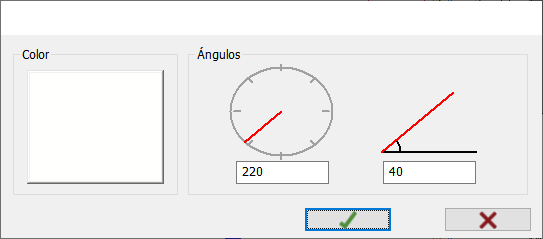

Si modificamos la luz *-Sol-*, la ventana que se mostrará será distinta:
NOTA: El nombre de las luces no puede superar los 8 caracteres, ni la intensidad superar los 1000. |
|
|

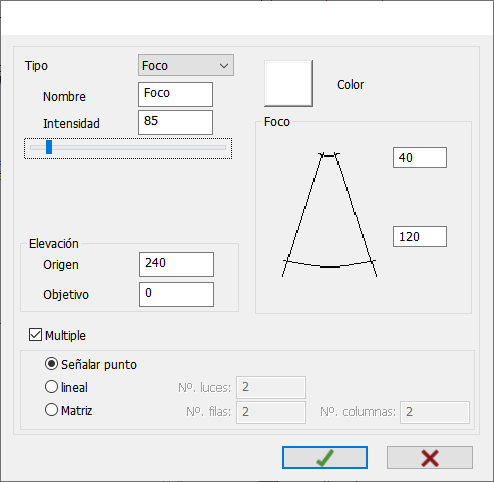

Al pulsar sobre "+" aparece el cuadro de inserción de "puntos de luz" (luces que no tienen lámpara en el diseño):
Desde esta ventana podemos insertar 2 tipos de luces: "Puntual" y "Foco". Para colocar una luz "Puntual", simplemente, rellenamos sus datos (Nombre, Intensidad, y su Elevación), "Aceptamos" y por último indicamos su posición en el diseño. Para colocar un "Foco", hay que definir algunos datos mas. Además de darle un Nombre y una Intensidad, hay que indicar la Elevación tanto del Origen como del Objetivo de dicho foco, así como su Apertura, tanto del Origen como de su Objetivo. La apertura del Origen nunca puede ser superior a la del Objetivo, y ésta no puede superar los 160 cm. Una vez configurados todos estos datos, pulsamos en "Aceptar", y a continuación señalaremos en el diseño 2 puntos, primero el "Punto de Inserción" (que es el punto de origen del foco), y por último el "Punto al que se mira" (que es el objetivo del foco). Una vez señalados estos dos puntos, ya tendremos creado nuestro foco en el diseño. En ambos tipos de luz, si marcamos la opción "Múltiple", podemos realizar múltiples inserciones seguidas sin necesidad de volver a la ventana de inserción de luces. Estas pueden ser insertadas pulsando en la pantalla la posición de cada una de las luces, indicando el numero de luces a insertar y determinar su inserción por una linea o generar una matriz de luces. Una vez insertadas todas las luces deseadas, hacemos clic con el botón derecho del ratón o pulsamos INTRO para finalizar la inserción de las luces. Además, podemos seleccionar el "Color" de la misma. Al pulsar en este botón, aparece la siguiente ventana:
|
|
|
|
|
|
|
Esta opción permite activar todas las luces del diseño de forma simultánea.
|
|
|
Esta opción permite desactivar todas las luces del diseño de forma simultánea.
|
|
|
