Aquí se encuentran las herramientas para insertar y modificar las acotaciones en el diseño: cotas en alzado, cotas de los muebles, acotar la distancia entre 2 puntos, acotar ángulos, etc.
Esta opción permite añadir textos, cotas, anotaciones y símbolos en los alzados del diseño. Autokitchen® genera automáticamente un alzado de cada una de las paredes del diseño. Además, los usuarios podrán crear todos los alzados que deseen y guardarlos posteriormente para poder realizar las anotaciones correspondientes con esta opción. Para ello, siga estos pasos:
A continuación, guardar el alzado que hemos creado con la opción "Guardar vista", marcando la opción "Guardar como alzado de acotación".
Si no hemos marcado la opción "Guardar como alzado de acotación" en el punto anterior, podremos convertirlo posteriormente en un alzado acotado desde esta opción pulsando en el botón "Convertir en alzado de acotación":
Finalmente, seleccione el alzado que acaba de guardar en la ventana que aparece al pulsar en este icono (NOTA: A diferencia de las perspectivas, las vistas guardadas como "Alzado de acotación", no tendrán corchetes en el nombre):

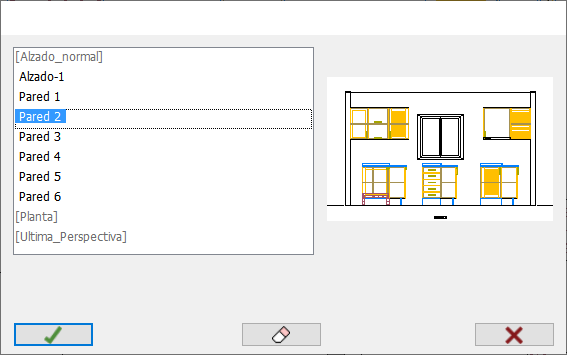

Esta ventana contiene los alzados que hayamos guardado siguiendo los pasos anteriores, así como tantos alzados verticales como paredes tenga el diseño (con nombres "Pared 1", "Pared 2", "Pared 3", etc, siendo "Pared 1" la pared de la izquierda, y el resto de paredes las va nombrando en sentido horario) y una vista previa del alzado seleccionado a la derecha. La creación automática de alzados puede anularse desde las "preferencias de usuario". Además podemos borrar los alzados ya existentes.
Puede ver un ejemplo de cómo crear y guardar los alzados para acotación en el siguiente vídeo:

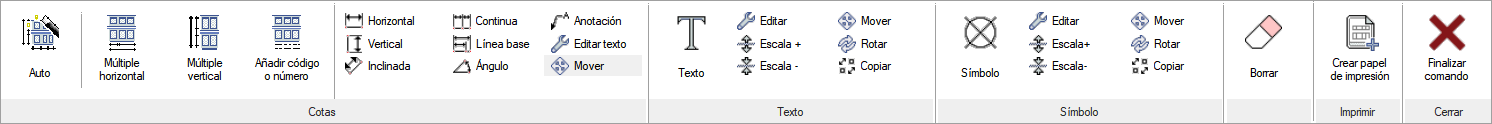

Tras seleccionar el alzado y aceptar, aparecerá el mismo en el "área de trabajo" y el programa mostrará la siguiente barra de herramientas en la parte superior:
En ella encontramos las siguientes opciones:
Acotación Automática: Permite acotar de forma automática todos los muebles del alzado, tanto horizontal como verticalmente. Simplemente pulse en él para que se muestren las acotaciones.
Acotación Horizontal Múltiple: Permite acotar de forma automática un conjunto de muebles que nosotros señalemos. Al pulsar en esta opción, el programa nos pide que señalemos los elementos que queremos acotar, y una vez señalados, le indicamos al programa dónde queremos colocar las cotas. Además de acotar cada mueble de forma individual, nos permite hacer una acotación de "sub-totales", y otra acotación de "distancia total".
Acotación Vertical Múltiple: Permite acotar los muebles de la misma forma que la opción anterior, pero en vertical. También permite acotar "sub-totales" y la "distancia total".
Añadir código o números a muebles: Permite añadir la referencia o el número al mueble o muebles seleccionados (NOTA: solo se puede seleccionar muebles altos por un lado, y bajos por otro, no podremos seleccionar altos y bajos de forma simultánea). Al pulsar en esta opción, aparece la ventana mostrada abajo donde seleccionamos qué vamos a añadir a los muebles, la "referencia" o el "número". Tras seleccionar la opción deseada, Autokitchen® nos pide que señalemos el mueble o muebles deseados, y a continuación, que señalemos la posición donde vamos a colocar la referencia o el número. (NOTA: El número de los muebles es el que le asigna Autokitchen® automáticamente, o el que le haya asignado el mismo usuario desde la herramienta "Añadir número o texto a mueble"). Al igual que en vista de planta los número pueden ir enmarcados con un circulo, rectángulo u octógono.
Horizontal: Acota la distancia horizontal relativa entre dos puntos. Estos puntos pueden ser designados con las opciones de puntos imantados.
Vertical: Acota la distancia vertical relativa entre dos puntos.
Inclinada: Acota la distancia real entre dos puntos. Como en las opciones anteriores, hay que seleccionar los 2 puntos y la posición de la cota.
Continua: Permite la acotación entre un punto acotado previamente y un nuevo punto. Inicialmente hay que pulsar sobre la cota que se desea usar de referencia para seguir acotando a partir de ella.
Linea base: Permite hacer una nueva cota con el mismo origen que otra ya existente. Deberemos pulsar sobre la cota de referencia y posteriormente indicar la distancia y la posición de la nueva cota.
Ángulo: Permite acotar ángulos, indicando para ello un punto que define el vértice, y dos puntos que determinan las líneas del ángulo. Por último hay que indicar la posición de la cota.
Anotación: Permite insertar en el alzado un texto o comentario, incluyendo este, una flecha para indicar un detalle concreto.

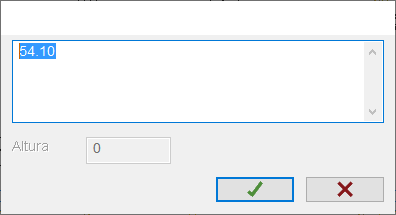

Editar texto: Permite modificar el texto de la cota seleccionada.
Mover: Permite modificar la posición de la cota seleccionada.
Insertar Texto: Permite insertar textos en la vista en alzado. Primero señalamos el punto de inserción, y a continuación señalamos otro punto que indicará el ángulo. No será posible seleccionar la "capa" del diseño a la que va a pertenecer dicho texto. (Ver "Texto")
Editar: Permite modificar el texto, su tamaño y la "capa" del diseño a la que va a pertenecer dicho texto. (Ver "Texto")
Escala +: Permite aumentar el tamaño de cualquier texto en un 25%. (Ver "Texto")
Escala -: Permite reducir el tamaño de cualquier texto en un 25%. (Ver "Texto")
Mover: Permite modificar la posición del texto. (Ver "Texto")
Rotar: Permite rotar el texto seleccionado. (Ver "Texto")
Copiar: Permite copiar el texto seleccionado. (Ver "Texto")

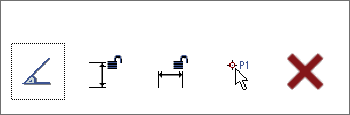

Insertar símbolo: Permite insertar símbolos en el alzado. Al pulsar en esta opción, se muestra la ventana de inserción de símbolos. Tras seleccionar el símbolo que se desea insertar y pulsar en "inserción manual", se muestra la siguiente barra de herramientas, donde encontramos estas opciones:

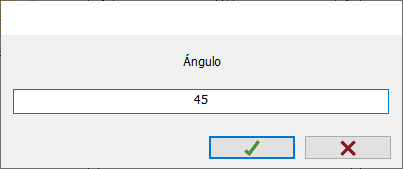

Fijar ángulo: Esta opción permite fijar un ángulo determinado para el símbolo que se va a insertar. Al seleccionar esta opción, aparece la siguiente ventana, donde se introduce el ángulo deseado:

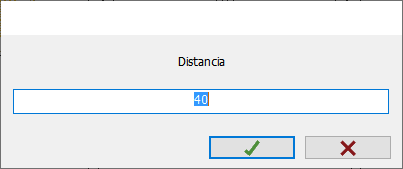

Fijar distancia vertical: Esta opción permite fijar una distancia vertical a la hora de insertar el símbolo, tomando como referencia la parte inferior del alzado (lo que sería el suelo de la habitación). Al pulsar en esta opción, se muestra la siguiente ventana, donde introducimos la distancia deseada:
Tras aceptar, el icono de la barra de herramientas cambiará, indicando que la distancia vertical está bloqueada. Bastará con hacer clic sobre este icono para desbloquearla.
Fijar distancia horizontal: Esta opción es similar a la vista en el punto anterior, pero fijando esta vez una distancia horizontal a la hora de insertar el símbolo, tomando como referencia la pared izquierda del alzado. Al seleccionar esta opción, se muestra la ventana donde se debe introducir la distancia deseada:
Tras aceptar, el icono de la barra de herramientas cambiará, indicando que la distancia horizontal está bloqueada. Como en la opción anterior, haciendo clic sobre el icono quedará nuevamente desbloqueada.
Fijar un punto: Esta opción permite fijar un punto del alzado para tomarlo como referencia a la hora de insertar el símbolo. Al seleccionar esta opción, aparece junto al ratón el mensaje "Señalar punto", tras lo cual dicho punto pasará a ser el punto de referencia desde el que se colocará el símbolo.
Cancelar: Cierra la barra de herramientas de inserción de símbolos en alzado.
Editar: Permite modificar el símbolo seleccionado. (Ver "Símbolo")
Escala +: Permite aumentar el tamaño de cualquier símbolo en un 25%. (Ver "Símbolo")
Escala -: Permite reducir el tamaño de cualquier símbolo en un 25%. (Ver "Símbolo")
Mover: Permite modificar la posición del símbolo seleccionado. (Ver "Símbolo")
Rotar: Permite rotar el símbolo seleccionado. (Ver "Símbolo")
Copiar: Permite copiar el símbolo seleccionado. (Ver "Símbolo")
Borrar Cualquier Elemento: Borra un texto o una cota insertados desde la opción "Acotación en Alzado". Tras pulsarlo aparece la barra de selección que ayudará a seleccionar los elementos que se quieren eliminar.

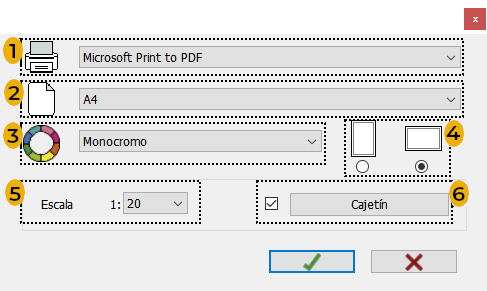

Crear papel de Impresión: Permite crear una hoja de impresión directamente a partir del alzado que tenemos en pantalla con todas las cotas y el modo de visualización seleccionado aquí. Tras pulsar en este botón, el programa muestra la siguiente ventana:
En ella seleccionamos de forma rápida la impresora por la que vamos a realizar la impresión (1), el formato del papel (2), si queremos realizar la impresión en "escala de grises", "color" o "monocromo" (3), si queremos el papel apaisado o vertical (4), la escala en la que queremos imprimir el alzado (5), y si queremos cajetín (6). Tras aceptar esta ventana, se mostrará la "Vista Previa de Impresión" (Ver "Imprimir").
Finalizar comando: Anula la orden sin guardar ningún cambio.
NOTA: Es posible mover las cotas, los textos y los símbolos directamente usando el ratón haciendo clic sobre ellos y desplazándolos a una nueva ubicación:

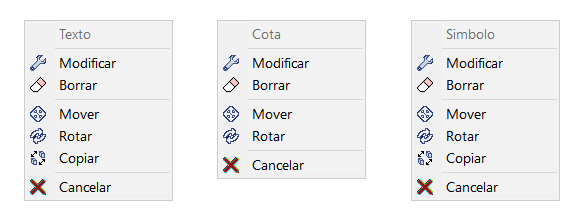

Clic derecho con el ratón Es posible hacer clic con el botón derecho del ratón sobre los distintos elementos (textos, cotas o símbolos) para mostrar un menú contextual con accesos directos a algunas opciones:
Por otra parte, al hacer clic derecho en una parte del alzado donde no haya ningún elemento, se muestra este menú contextual con las siguientes opciones:
Cerrar: Cierra la vista del alzado sin hacer nada.
Muebles
Permite añadir cotas al mueble seleccionado. Al pulsar en esta opción, nos pide que seleccionemos el mueble al que añadirle la cota. A continuación debemos seleccionar el lado del mueble que queremos acotar. Por último, debemos señalar el punto donde colocar la cota en el diseño.
Entre Muebles

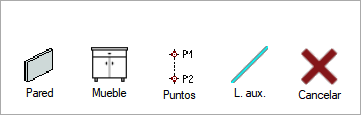

Al pulsar en esta opción el programa pide que señale el mueble desde el que colocar la cota y su vértice. A continuación aparece la siguiente barra de herramientas, que permite:
Pared: Acota la distancia desde el mueble seleccionado hasta una pared.
Mueble: Acota la distancia desde el mueble seleccionado hasta otro mueble. En esta opción debemos seleccionar el nuevo mueble y su vértice.
Dos puntos: Acota la distancia desde el mueble seleccionado hasta una línea imaginaria que crearemos señalando 2 puntos en el diseño.
Línea auxiliar: Acota la distancia desde el mueble seleccionado hasta una línea auxiliar.
Cancelar: Cierra la barra de herramientas de insertar cotas.
Por último hay que indicar la posición de la cota.
Encimera
Permite acotar el lado seleccionado de una encimera. Simplemente seleccione la encimera que desea acotar, el lado y por último el emplazamiento de la cota.
Horizontal
Acota la distancia horizontal relativa entre dos puntos. Hay que seleccionar los 2 puntos y por último la posición de la cota. Estos puntos pueden ser designados con las opciones de puntos imantados.
Vertical
Acota la distancia vertical relativa entre dos puntos. Como en la opción anterior, hay que seleccionar los 2 puntos y la posición de la cota.
Inclinada
Acota la distancia real entre dos puntos. Como en las opciones anteriores, hay que seleccionar los 2 puntos y la posición de la cota.
Angulo
Permite acortar ángulos, indicando para ello un punto que define el vértice, y dos puntos que determinan las líneas del ángulo. Por último hay que indicar la posición de la cota.
Continua
Permite la acotación entre un punto acotado previamente y un nuevo punto. Inicialmente hay que pulsar sobre la cota que se desea usar de referencia para seguir acotando a partir de ella indicando la posición hasta la que va a llegar la nueva cota.

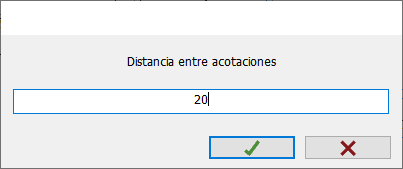

Linea base
Permite hacer una nueva cota con el mismo origen y paralela a otra ya existente. Deberemos pulsar sobre la cota de referencia y posteriormente indicar la distancia y la posición de la nueva cota.
Anotación

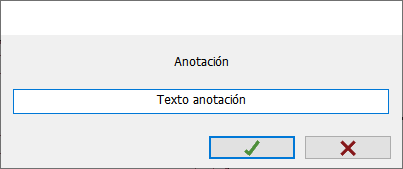

Permite insertar en el proyecto un texto o comentario, incluyendo este, una flecha para indicar un detalle concreto. El programa solicita que se indique el primer punto, que es donde apunta la flecha, un segundo punto que será el extremo de la misma, y por último muestra la siguiente ventana donde se introduce el texto:
Editar texto

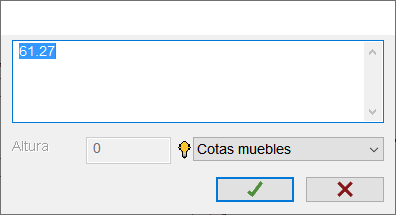

Permite modificar la cota seleccionada, e indicar el plano del diseño en el que queremos que pertenezca la cota (símbolos eléctricos, de fontanería, cotas de muebles, etc...). Al seleccionar la cota aparece la siguiente ventana:
